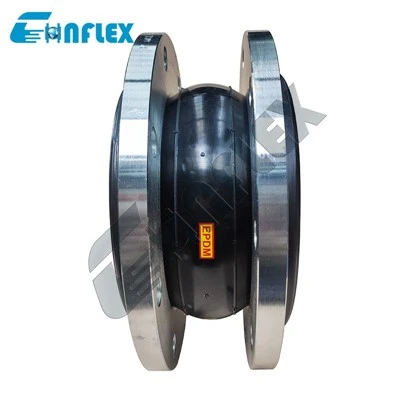

Joint de dilatation en caoutchouc pour le mouvement des tuyaux, l'isolation des vibrations et les connexions à brides
Un joint de dilatation à sphère unique à bride pleine face relie les sections de tuyauterie à bride tout en permettant un mouvement axial, latéral et angulaire spécifié. Son corps en caoutchouc flexible permet de réduire la transmission des vibrations entre les pompes, les équipements et la tuyauterie connectée.
La configuration appropriée dépend du fluide transporté, de la pression de service, de la température, des exigences de mouvement, du composé de caoutchouc et des dimensions des brides. Confirmez ces conditions avant de commander.
Présentation du produit et fonctionnalités clés
Corps en caoutchouc à-sphère unique
S'adapte aux mouvements spécifiés des tuyaux et aide à isoler les vibrations mécaniques dans les systèmes de tuyauterie industrielle.
Construction élastomère renforcée
Les composés de caoutchouc et les couches de renfort sont sélectionnés en fonction des conditions de pression, de température et de service requises. La construction réelle doit être confirmée pour le modèle sélectionné.
Connexion complète-à bride frontale
Fournit une connexion bride-à-bride. Confirmez la face d'étanchéité en caoutchouc, la configuration de la bride métallique, le modèle de boulon et la pression nominale avant l'installation.
Considérations sur le système de tuyauterie
Des ancrages, guides et supports de tuyaux appropriés sont nécessaires. Des unités de commande ou des tiges de limitation peuvent être nécessaires pour restreindre le mouvement et gérer les charges de pression-poussée.
Spécifications techniques
Le tableau suivant répertorie les principaux paramètres de sélection. Les valeurs finales doivent être confirmées par rapport à la gamme de produits disponible, aux dessins approuvés et aux conditions de fonctionnement.
|
Paramètre |
Options/exigences disponibles |
|
Type de produit |
Joint de dilatation monosphère à bride pleine face |
|
Taille nominale |
Gamme DN/NPS : confirmer les tailles disponibles |
|
Composés de caoutchouc |
EPDM, NBR, CR (Néoprène), FKM ou NR, sous réserve de disponibilité |
|
Normes de bride |
ANSI/ASME, EN ou JIS, sous réserve de la connexion spécifiée |
|
Matériau de la bride |
Acier au carbone ou acier inoxydable, sous réserve de disponibilité |
|
Pression nominale |
Confirmer par taille, construction et température de fonctionnement |
|
Température de fonctionnement |
Confirmer par composé de caoutchouc, fluide et pression |
|
Face-à-Longueur du visage |
Dimensions du modèle standard ou dimensions personnalisées approuvées |
|
Capacité de mouvement |
Compression/extension axiale, déplacement latéral et mouvement angulaire ; confirmer les-limites spécifiques au modèle |
|
Service d'aspirateur |
Confirmer le niveau de vide et si un renforcement supplémentaire est nécessaire |
|
Documents de contrôle |
Rapports et certificats disponibles à confirmer pour chaque commande |
Guide de candidature et de sélection
Applications typiques
Pompes et équipements rotatifs
Aide à réduire la transmission des vibrations à travers la tuyauterie connectée lorsqu'il est installé avec des supports et un alignement appropriés.
Systèmes CVC et-eau glacée
S'adapte aux mouvements spécifiés dans la circulation de l'eau et dans la tuyauterie de service du bâtiment.
Traitement de l'eau et des eaux usées
Convient aux applications compatibles avec l'eau et les eaux usées, sous réserve du composé de caoutchouc et des conditions de fonctionnement.
Tuyauterie de processus industriel
L’adéquation de l’application dépend de la composition du fluide, de sa concentration, de sa température, de sa pression et de toute exposition au vide.
Guide de sélection en cinq -étapes
Identifiez le support
Spécifiez le fluide, la concentration et les additifs pour vérifier la compatibilité du caoutchouc.
Confirmer les conditions de fonctionnement
Fournit une pression normale et maximale, une température de fonctionnement et toutes les conditions de vide.
Faites correspondre les brides
Confirmez le DN/NPS, la norme de bride, la classe de pression, le modèle de trou du boulon-, le diamètre du cercle du boulon-et la longueur de la face-à-la face.
Définir le mouvement requis
Fournir les exigences en matière de déplacement axial, latéral et angulaire, notamment si les mouvements se produisent simultanément.
Examiner les contraintes d'installation
Confirmez l’alignement des tuyaux, les positions des ancrages et des guides, l’espace d’installation disponible et la nécessité de tiges de commande ou d’autres dispositifs de retenue.
Fabrication et contrôle qualité
L'inspection et la documentation doivent correspondre aux spécifications du produit confirmées et aux exigences de la commande.
Contrôle dimensionnel
Vérifiez les dimensions applicables, la longueur-face à-face, l'épaisseur de la bride et l'alignement des trous de boulon-par rapport aux dessins approuvés.
Vérification des matériaux et de la construction
Confirmez le composé de caoutchouc spécifié, la construction de renfort et le matériau de la bride grâce aux enregistrements de production disponibles.
Tests de pression et de vide
Les exigences, les méthodes et les critères d’acceptation des tests doivent être convenus avant la production. Les rapports sont soumis aux tests réellement effectués.
Documentation qualité
Les documents disponibles peuvent inclure des certificats de matériaux métalliques applicables, des rapports d'inspection et des enregistrements de tests de pression-. Les certificats ISO 9001 ou autres documents de conformité doivent être fournis uniquement s'ils sont valides et applicables.
Exigences de personnalisation et de demande de prix
Pour un devis précis et un examen technique, fournissez :
Produit et quantité :Type de produit, taille nominale et quantité commandée.
Conditions de fonctionnement :Fluide, concentration, pression de service, température maximale et niveau de vide, le cas échéant.
Détails de la bride :Norme, classe de pression, matériau, modèle de boulon et longueur face à face.
Exigences de mouvement :Déplacement axial, latéral et angulaire.
Documents techniques :Dessin, fiche technique, exigences d’inspection et spécifications de projet applicables.
Détails de livraison :Pays ou port de destination, calendrier de livraison requis et exigences d’emballage.
Foire aux questions
Q : À quoi sert un joint de dilatation en caoutchouc-à sphère unique ?
R : Il s'adapte aux mouvements spécifiés des tuyaux et aide à réduire la transmission des vibrations à travers la tuyauterie connectée. Son adéquation dépend des conditions d'exploitation et de la conception de l'installation.
Q : Quelle est la différence entre les joints de dilatation à une-sphère et à double-sphère ?
R : Une conception à-sphère unique comporte un arc flexible et peut convenir à des installations avec un espace limité. Une conception à double sphère- comporte deux arches et peut offrir une plus grande capacité de mouvement dans certaines configurations. Comparez le mouvement nominal, les caractéristiques du ressort, les dimensions et les limites de pression des modèles réels.
Q : Comment puis-je choisir entre l'EPDM et le NBR ?
R : L'EPDM est généralement envisagé pour les applications compatibles exposées à l'eau et aux intempéries. Le NBR est généralement envisagé pour les supports contenant de l'huile -compatibles. La sélection finale nécessite de vérifier le composé réel par rapport à la composition, à la concentration et à la température du fluide.
Q : Des barres de contrôle sont-elles nécessaires ?
R : Pas dans toutes les installations. Leur besoin dépend de la poussée de pression, des ancrages de tuyauterie, de la conception du support et du mouvement admissible du joint. Le concepteur de tuyauterie doit déterminer le dispositif de retenue requis.
Q : Quels documents techniques peuvent être fournis ?
R : Les documents possibles incluent les certificats de matériaux de bride applicables, les rapports d'inspection dimensionnelle et les enregistrements de tests de pression. Confirmez la disponibilité des documents, la portée de l’inspection et les exigences de certification lorsque vous demandez un devis.
