Description des produits

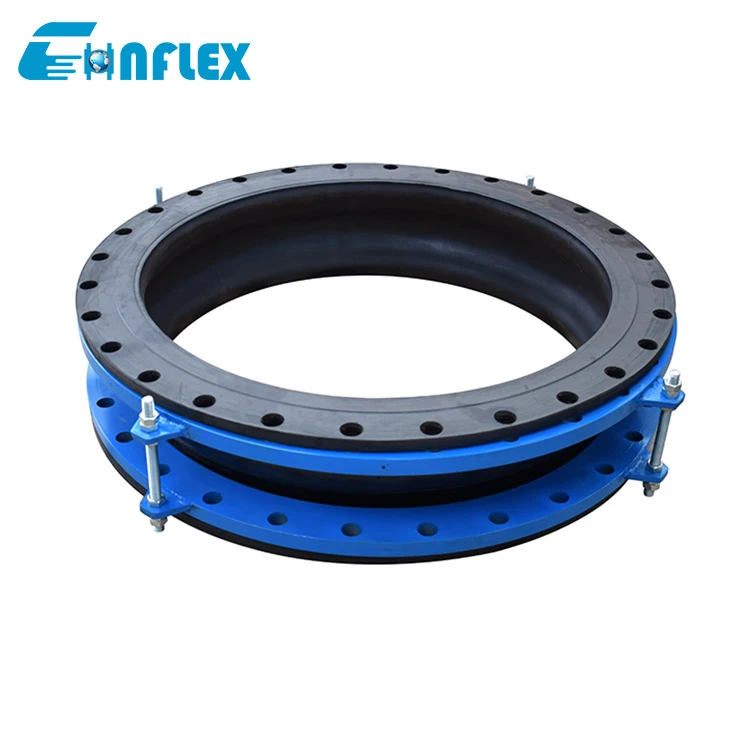

Le joint de dilatation en caoutchouc de type bobine est principalement composé de trois parties : un joint en caoutchouc, une bride et une tige métallique. Sa conception structurelle est raisonnable, simple et facile à installer, ce qui en fait un nouveau type de connecteur de pipeline. Par rapport aux joints en caoutchouc ordinaires, les joints en caoutchouc de type bobine peuvent mieux s'adapter aux changements de déplacement axial et radial des pipelines et avoir certains angles de déplacement angulaire et de déviation. De plus, les joints en caoutchouc de type bobine peuvent également améliorer la capacité portante des pipelines en augmentant l'épaisseur de la bride de raccordement.
|
NON |
Nom |
Matériel |
|
1 |
Bride |
Q235, SS304, SS316, PVC |
|
2 |
Caoutchouc intérieur/extérieur |
NR, NBR, EPDM, FKM, PTEF, IIR, CR |
|
3 |
Cordon de renfort |
Corde de pneu en nylon |
|
4 |
La tige |
Acier au carbone, fonte ductile, acier inoxydable |
Caractéristiques de performance
Le joint de dilatation en caoutchouc de type bobine possède d'excellentes propriétés physiques :
1. Résistance à la pression, résistance à la corrosion, résistance aux températures élevées, résistance à l'huile, capable de s'adapter à divers environnements de travail complexes.
2. L'absorption des chocs et la réduction du bruit bloquent efficacement la propagation du son, réduisant ainsi les vibrations et le bruit dans les systèmes de canalisations.
3. Bonnes performances d'étanchéité, utilisant des matériaux en caoutchouc de haute qualité et des structures métalliques à haute résistance pour garantir des connexions étanches et éviter les fuites de fluide.
Spécification du produit
|
Taille |
Longueur |
Mouvements autorisés en fonctionnement |
||||
|
mm |
pouce |
mm |
Compression axiale mm |
Extension axiale |
Mouvement transversal mm |
Déflexion angulaire mm |
|
32 |
1 1/4 |
95 |
15 |
10 |
12 |
15 degrés |
|
40 |
1 1/2 |
95 |
15 |
10 |
12 |
15 degrés |
|
50 |
2 |
105 |
15 |
10 |
12 |
15 degrés |
|
65 |
2 1/2 |
115 |
15 |
10 |
15 |
15 degrés |
|
80 |
3 |
135 |
15 |
10 |
15 |
15 degrés |
|
100 |
4 |
150 |
20 |
12 |
15 |
15 degrés |
|
125 |
5 |
165 |
20 |
12 |
15 |
15 degrés |
|
150 |
6 |
180 |
20 |
12 |
15 |
15 degrés |
|
200 |
8 |
210 |
25 |
16 |
20 |
15 degrés |
|
250 |
10 |
230 |
25 |
16 |
20 |
15 degrés |
|
300 |
12 |
245 |
25 |
16 |
20 |
15 degrés |
|
350 |
14 |
255 |
25 |
16 |
20 |
15 degrés |
|
400 |
16 |
255 |
25 |
16 |
20 |
15 degrés |
|
450 |
18 |
255 |
25 |
16 |
20 |
15 degrés |
|
500 |
20 |
255 |
25 |
16 |
20 |
15 degrés |
|
600 |
24 |
260 |
25 |
16 |
20 |
15 degrés |
|
700 |
28 |
260 |
25 |
16 |
20 |
15 degrés |
|
800 |
32 |
260 |
25 |
16 |
20 |
15 degrés |
|
900 |
36 |
260 |
25 |
16 |
20 |
15 degrés |
|
1000 |
40 |
260 |
26 |
18 |
20 |
15 degrés |
Remarque : si le support est de l'huile, des substances acides ou alcalines et qu'il existe des exigences particulières concernant la température de fonctionnement, vous pouvez le personnaliser en envoyant une lettre ou un dessin. A préciser lors de la commande.
Détails du produit
Flux de production
Matière première
CR/EPDM/NBR de haut niveau
matières premières en caoutchouc, pas de caoutchouc recyclé
Plastification et mélange
Formulation spéciale pour une meilleure flexion avec du nylon, pour une meilleure résistance et étanchéité.
Emballage de blancs
Le renfort en fil d'acier plaqué cuivre empêche l'arrachement
Vulcanisation
La machine de vulcanisation automatique garantit le temps et la pression de vulcanisation
Inspection
Une inspection stricte à 100% doit être responsable des consommateurs
Conditionnement
Emballage de protection pour non
rouille et casse
Application
Les joints de dilatation en caoutchouc de type bobine peuvent être largement utilisés dans l'approvisionnement et le drainage de l'eau, l'eau en circulation, la CVC, la protection incendie, la fabrication du papier, les produits pharmaceutiques, pétrochimiques, les navires, les pompes, les compresseurs, les ventilateurs et autres systèmes de canalisations. Le type ordinaire est utilisé pour transporter de l'air, de l'air comprimé, de l'eau, de l'eau de mer, de l'huile, des acides, des alcalis, etc. allant de -15 à 115. Des joints flexibles en caoutchouc spéciaux sont utilisés pour transporter des fluides ou des huiles, des acides et des alcalis concentrés. , et les matériaux solides au-dessus de -30 à 250.
Nos prestations
1. 24-heure en ligne
2. Aperçus gratuits fournis
3. Prise en charge de la personnalisation
4. Fournir des dessins
5. Plusieurs styles de paiement parmi lesquels choisir
6. Inspection en usine (matériau, spécifications, quantité, pression, emballage)
7. Longue période de garantie
8. Emballage adapté au transport
Notre client
Certificat
FAQ
Q : Quel est le matériau des joints de dilatation en caoutchouc de type bobine ?
Q : Quelle est la pression de travail ?
Q : Quel est le forfait ?
Q : Pouvons-nous obtenir un échantillon ?
