Une bride filetée de tuyau peut-elle être utilisée pour des applications à haute pression ?
En tant que fournisseur de brides filetées pour tuyaux, je suis souvent confronté à des questions de clients concernant l'adéquation de ces brides aux applications haute pression. Cet article de blog vise à approfondir ce sujet, en vous fournissant les informations nécessaires pour prendre une décision éclairée.
Comprendre les brides filetées pour tuyaux
Les brides filetées pour tuyaux sont un type de bride dotée de filetages internes. Ces filetages permettent de visser la bride directement sur l'extrémité filetée d'un tuyau. Ils sont relativement faciles à installer et sont couramment utilisés dans les applications à basse et moyenne pression. La simplicité de leur processus de conception et d'installation en fait un choix populaire dans de nombreux secteurs, tels que la plomberie, le CVC et certains environnements industriels légers.
La construction de brides filetées pour tuyaux implique généralement des matériaux comme l'acier au carbone, l'acier inoxydable ou le laiton. Le choix du matériau dépend de facteurs tels que le type de fluide ou de gaz transporté, la température de fonctionnement et le budget global. Par exemple, l'acier au carbone est une option rentable pour les applications générales, tandis que l'acier inoxydable est préféré lorsque la résistance à la corrosion est un problème.
Exigences en matière de haute pression
Les applications haute pression sont celles où la pression dans le système de tuyauterie dépasse un certain seuil. La définition exacte de « haute pression » peut varier selon le secteur. En général, les pressions supérieures à 1 000 psi (livres par pouce carré) sont souvent considérées comme des pressions élevées dans de nombreux contextes industriels.
Lorsqu'il s'agit de systèmes à haute pression, plusieurs facteurs doivent être soigneusement pris en compte. Premièrement, l’intégrité du joint est cruciale. Toute fuite dans un système haute pression peut entraîner de graves risques pour la sécurité, notamment des explosions, des incendies et des dommages environnementaux. Deuxièmement, les matériaux utilisés dans la bride et le tuyau doivent être capables de résister aux contraintes élevées provoquées par la pression. Ils doivent avoir une résistance élevée à la traction et une bonne ductilité pour éviter les fissures ou les ruptures sous pression.
Adéquation des brides filetées pour tuyaux aux applications haute pression
Bien que les brides filetées pour tuyaux présentent leurs avantages dans les scénarios de pression faible à moyenne, leur utilisation dans les applications à haute pression est quelque peu limitée.
L'un des principaux problèmes liés à l'utilisation de brides filetées pour tuyaux dans les systèmes haute pression est le risque de fuite. La connexion filetée repose sur l’ajustement serré entre les filetages pour créer un joint. Cependant, sous forte pression, les filetages peuvent être soumis à des contraintes importantes, ce qui peut les amener à se desserrer avec le temps. Cela peut entraîner la formation de petits espaces entre les filetages, permettant au fluide ou au gaz de s'échapper.
Un autre problème est la concentration des contraintes au niveau des fils. Les systèmes à haute pression génèrent des forces importantes et les filetages d'une bride filetée de tuyau sont des zones où les contraintes peuvent se concentrer. Cela peut rendre la bride plus sujette aux ruptures par fatigue, surtout si le système subit de fréquentes fluctuations de pression.
Cependant, dans certaines situations spécifiques, des brides filetées pour tuyaux peuvent être utilisées pour les applications haute pression. Par exemple, si la pression est relativement stable et que le système est bien entretenu et que les matériaux et techniques d'installation appropriés sont utilisés, les brides filetées pour tuyaux peuvent être une option viable. Certaines industries, telles que le secteur pétrolier et gazier, ont développé des normes et des procédures strictes pour l'utilisation de brides filetées dans des environnements à haute pression. Ces normes garantissent que les brides sont correctement sélectionnées, installées et inspectées pour minimiser le risque de défaillance.
Alternatives aux brides filetées pour tuyaux pour les applications haute pression
Si les risques associés à l'utilisation de brides filetées pour tuyaux dans des applications haute pression sont jugés trop élevés, plusieurs alternatives sont disponibles.
Une alternative populaire est laBride à enfiler à face plate. Ces brides sont glissées sur le tuyau puis soudées en place. Le soudage fournit un joint solide et fiable pouvant résister à des pressions élevées. La conception à face plate permet également une bonne étanchéité lorsqu'elle est associée à un joint.

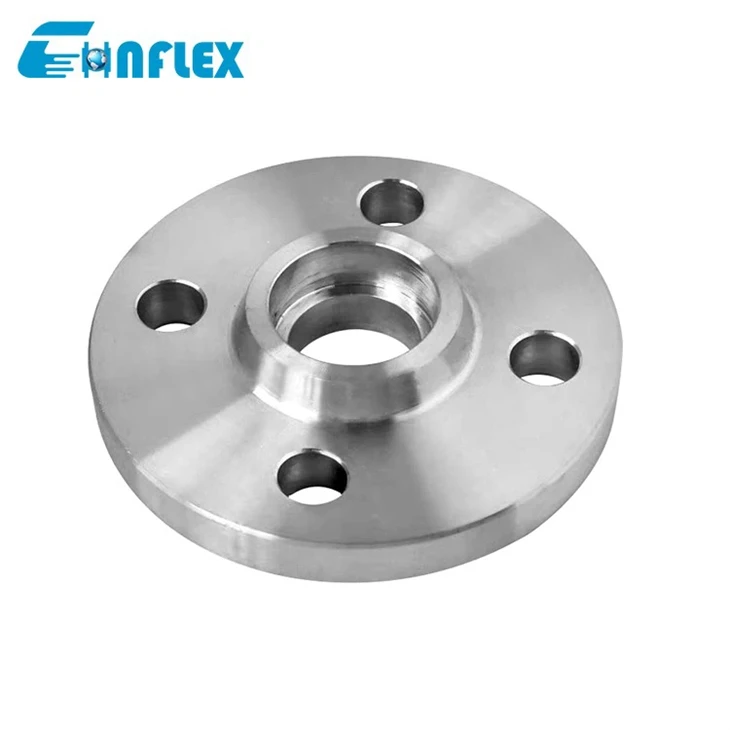

Une autre option est leBride à souder à douille à face surélevée. Des brides à souder par emboîtement sont insérées dans le tuyau puis soudées. La face surélevée offre une surface d'étanchéité supplémentaire, ce qui peut améliorer les performances d'étanchéité dans les systèmes haute pression.
Bride en tôle d'acierest également un choix courant pour les applications à haute pression. Ces brides sont constituées de plaques d'acier épaisses et sont souvent utilisées dans les systèmes de tuyauterie de grand diamètre. Ils peuvent être boulonnés ensemble pour former un joint solide et étanche.
Conclusion
En conclusion, bien que les brides filetées pour tuyaux puissent être utilisées dans certaines applications haute pression dans des conditions spécifiques, elles ne constituent généralement pas le premier choix en raison du risque de fuite et de problèmes liés aux contraintes. Lors de la conception d'un système de tuyauterie haute pression, il est important d'évaluer soigneusement les exigences et les risques. Si la sécurité et la fiabilité du système sont de la plus haute importance, des types de brides alternatifs tels que des brides à glissement à face plate, des brides à souder à face surélevée ou des brides en tôle d'acier peuvent être plus adaptés.
En tant que fournisseur de brides filetées pour tuyaux, je comprends l'importance de fournir les produits adaptés à vos besoins spécifiques. Que vous envisagiez d'utiliser des brides filetées ou d'explorer des options alternatives pour les applications haute pression, je suis là pour vous offrir mon expertise et mon assistance. Si vous avez des questions ou souhaitez discuter de votre projet plus en détail, n'hésitez pas à me contacter pour une discussion sur l'approvisionnement.
Références
- ASME B16.5 - Brides de tuyaux et raccords à brides
- API 6A - Spécification pour les équipements de têtes de puits et d'arbres de Noël
- Normes ASTM pour les matériaux de bride
